Laboratórna vákuová rúra

Popis výroby

Ako dôveryhodný dodávateľlaboratórne vákuové pece, naše precízne{0}}skonštruované vybavenie je prispôsobené pre výskumné, farmaceutické, elektronické a materiálové laboratóriá. Naše vákuové pece, navrhnuté s nástrojmi zameranými na SEO-, poskytujú konzistentné nízkotlakové-sušenie, eliminujúc vlhkosť bez poškodenia vzoriek citlivých na teplo-.

Medzi kľúčové funkcie patrí digitálna regulácia teploty PID (50 stupňov – 200 stupňov), nastaviteľné úrovne vákua (až do 1 mbar) a rovnomerné rozloženie tepla cez komory z nehrdzavejúcej ocele. Intuitívne rozhranie, konštrukcia odolná proti korózii-a bezpečnostné zámky zaisťujú spoľahlivosť pri odstraňovaní rozpúšťadla, príprave vzoriek a vytvrdzovaní materiálu.

Všetky laboratórne vákuové pece spĺňajú normy ISO a CE, ideálne pre tímy výskumu a vývoja, laboratóriá kontroly kvality a akademické inštitúcie. Ponúkame prispôsobiteľné veľkosti a technickú podporu, aby vyhovovali špecifickým pracovným postupom. Zvýšte efektivitu svojho laboratória-vyberte si vákuovú pec skonštruovanú pre presnosť a odolnosť.

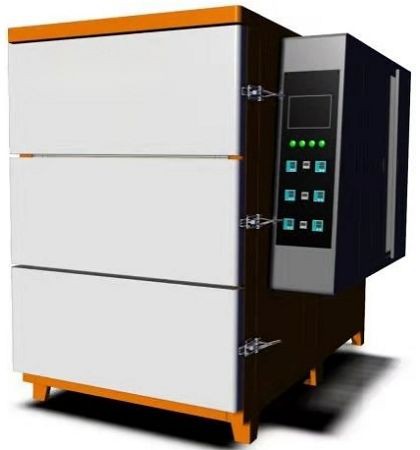

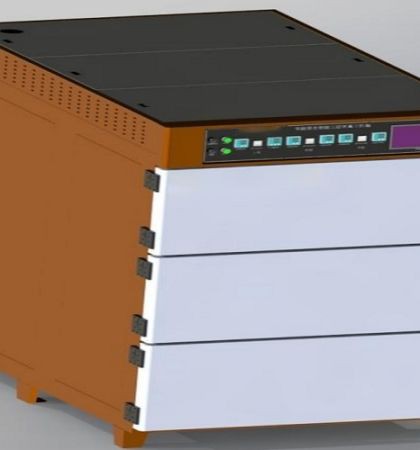

Vykreslenie zariadenia a schéma usporiadania: (iba pre referenciu)

Špecifikácie pece-

(1)Rúra má troj-vrstvový dizajn s tromi dutinami v jednom stroji. Elektrické ovládanie je rozdelené na bočný model a top model.

(2) Úvod do hlavnej štruktúry zariadenia:
1．Rám zariadenia je zvarený ako celok a je nastriekaný vysokoteplotnými a inými antikoróznymi úpravami-, vďaka čomu je krásny a odolný.
2．Vložka z nehrdzavejúcej ocele je zváraná robotom a podrobená trojitej tlakovej skúške.
3．Zariadenie používa jedno-kusový tesniaci krúžok zo silikónovej gumy, ktorý je odolný voči vysokej teplote a korózii a má dobrý tesniaci účinok.
4．Vysoké vákuum používa hliníkovú dosku ako tesniaci povrch dverového panelu, ktorý má dobrú rovinnosť a malú deformáciu. Všetky pánty dverných panelov sú podrobené záťažovému testu a gravitačnému testu, aby sa zabezpečilo, že počas procesu otvárania a zatvárania nedôjde k žiadnej deformácii alebo deformácii. Extra ťažké výplne dverí sú vybavené nosnými-zariadeniami.
5．Prijmite prispôsobený vysokotlakový klapkový ventil a vybavený dovážanými tesneniami. Je odolný proti korózii-a vysokým-teplotám-.
6．Všetky vstupy zdroja vzduchu sú vybavené filtrom a dvojitými spojmi na reguláciu tlaku-, čo je výhodné na predĺženie životnosti pneumatických komponentov a zabezpečenie pracovnej stability.
(3) Úvod do elektrickej ovládacej časti zariadenia:
1．Všetky elektrické komponenty používajú originálne národné štandardné komponenty a sú v súlade s národnými normami.
2．Používa skrútenú-rebrovú vykurovaciu rúrku z nehrdzavejúcej ocele s veľkou plochou výmeny tepla a stabilným ohrevom.
3．Prijíma vysokoteplotný a vysokorýchlostný ventilátor s veľkým objemom vzduchu a rovnomernou výmenou tepla.
4．Dotyková obrazovka integruje všetky ľudské-interakcie s počítačom s jednoduchým rozhraním a bohatými funkciami.
5．Prijíma veľký značkový programovateľný regulátor PLC, ktorý má vysoký podiel na trhu, silnú stabilitu, jednoduchú údržbu a dobrú technickú všestrannosť.
6．Plne inteligentný regulátor teploty alebo modul regulácie teploty s komunikáciou 485, nepretržitou-reguláciou prevádzkovej teploty PID (proporcionálne, diferenciálne, integrálne), všetky moduly vykurovania sú vybavené funkciou ochrany pri poruche riadenia a ako ochrannú jednotku používajú nezávislý systém regulácie teploty.
7．Prijatie riadiacej logiky založenej na viac ako desiatich rokoch skúseností v odvetví sa neustále zdokonaľuje a vyvíja. Ovládanie je stabilné a funkcie praktické.

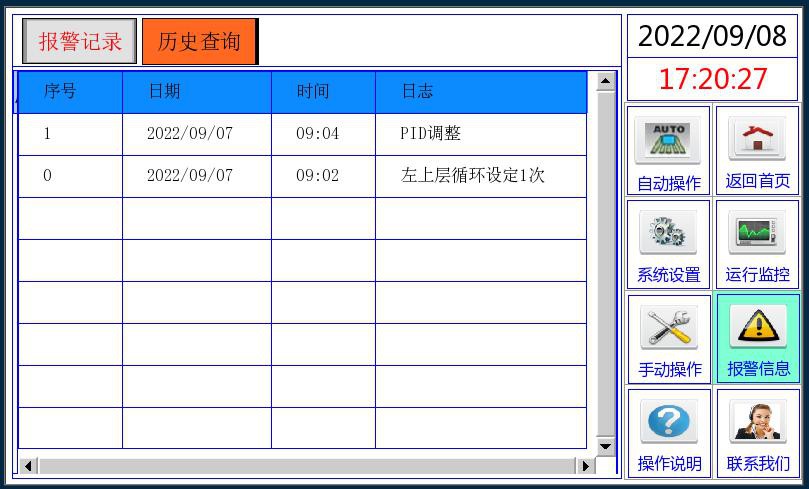

8．Program má vlastnú funkciu ukladania záznamov o prevádzke a celý výrobný proces je možné sledovať a vyhľadávať (ako je znázornené na obrázku)

Návod na obsluhu zariadenia

1．Prostredníctvom rozhrania nastavenia cyklu dotykovej obrazovky sa nastavujú parametre, ako je čas ohrevu pece, teplota ohrevu dusíka, čas vákuového pečenia, plnenie dusíkom, počet cyklov atď. Inteligentný ovládač automaticky dokončí nasledujúce funkcie: vysávanie, ohrev - plnenie suchým plynom - vysávanie - plnenie suchým plynom (opakovaný cyklus) - po dokončení všetkých krokov rúra automaticky spustí program chladenia a ochladí sa na nastavenú teplotu vypnutia. Rúra zobrazí, že pečenie je dokončené, a zobrazí výzvu.
2．Každé štúdio funguje samostatne a je samostatne vykurované; systém riadenia teploty a systém riadenia super teploty môžu pracovať nezávisle alebo súčasne. Každá dutina môže byť evakuovaná a naplnená dusíkom nezávisle. Ovládanie programovej logiky zabraňuje prenikaniu plynov- medzi dutinami a zabraňuje ich vzájomnému rušeniu.
3．Každá dutina je vybavená nezávislým systémom regulácie teploty, varovným systémom ochrany proti prehriatiu- a systémom ochrany pred teplotou vykurovacieho potrubia. Každý systém môže fungovať nezávisle, aby sa zabránilo prehriatiu-.
4．S cieľom splniť rôzne scenáre použitia je toto zariadenie rozdelené do dvoch režimov vákuového pečenia:
1.Režim udržiavania tlaku- (napr. nastavte horný limit na 100pa a dolný limit na 200pa , tj keď stupeň vákua dosiahne 100pa, vákuový ventil sa zatvorí a keď stupeň vákua dosiahne 200pa, vákuový ventil sa otvorí, aby sa spustilo dopĺňanie vákua).
2. Režim priameho čerpania (napr. po dosiahnutí vákua sa vákuové čerpadlo a vákuový ventil nevypnú a vákuové čerpadlo pokračuje v čerpaní.)

Špeciálne technické parametre:

1．Rozsah pracovnej teploty: izbová teplota +20 stupeň -120 stupňov;
2．Teplotné rozlíšenie: ±0,1 stupňa, presnosť merania ±0,5%FS;
3. Rovnomernosť teploty: Menšia alebo rovná ± 3 stupne vo vákuu, Menšia alebo rovná ± 2 stupne pri normálnom tlaku; (bez zaťaženia, po stabilizácii teploty, v každom bode dutiny 50 mm od steny)
4．Čas zahrievania: Menej ako alebo rovný 30 minútam (bez zaťaženia, stúpanie na 100 stupňov);
5．Maximálny stupeň vákua: menší alebo rovný 20 Pa (bez{2}}záťaže, keď je testovaná vákuová pumpa Edward GXS160/1750);
6．Udržiavanie vákuového tlaku: 24H únik vákua Menší alebo rovný 500Pa (spĺňajúce požiadavky na únik pri konštantnej teplote, konštantnej vlhkosti a konštantnom tlaku), funkcia udržiavania tlaku môže udržiavať tlak po dlhú dobu; s funkciou vlastného-dopĺňania vákua.
7．Tepelná izolácia: teplota vonkajšieho povrchu škatule je menšia alebo rovná izbovej teplote + 15 stupňov (okrem kontaktného povrchu ústia vyhrievacej dutiny);
8．Menovitý výkon: menší alebo rovný 10,5 kW (380 V/50 Hz)
9．Spotreba energie pri prevádzke pri konštantnej teplote: 2 kWh alebo menej
10．Integrovaný hlavný okruh, prívod dusíka, stlačeného vzduchu a plynu sa nachádza v pravej hornej zadnej časti rúry;

11.Technické parametre vzduchom-chladiča vzduchu

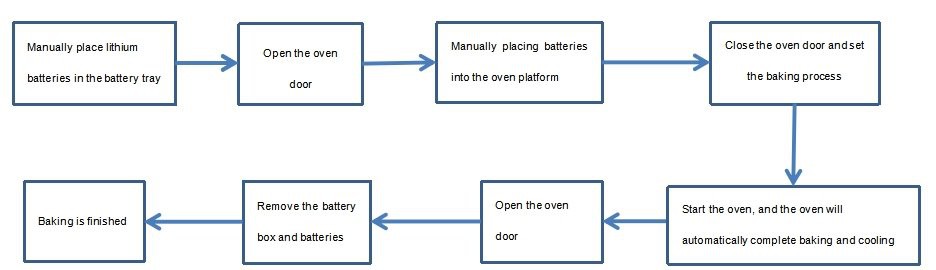

12. Úvod do procesu sušenia:
